PES의2차 가공[Fabricating of PES]


접착제[Adhesives]
SUMIKAEXCEL PES는 시판의 일반적인 접착제 표1을 사용할 수 있습니다.

Table 1 접착제[Adhesion]
Type of Adhesive Adhesive Name Manufacturer
Epoxy-based 2-component Araldite
Eco-		 AW136,
AV138 104,144B
316		 Chiba-Geigy Japan
Emerson & Cumming Japan
Grace Japan
1-component Sumimac
Araldite
Technodyne
 ECR9000series
XN1244
AH-3063R		 Sumitomo Bakelite
Chiba-Geigy Japan
Taoka Chemical
Rubber-based Hamatite PL605-50 Yokohama Rubber
Polyimide Thermoket CS-170 Toray

Table 2 각 접착제의 접착 강도(단위：MPa)[Bond Strength of Each Adhesive (Units: MPa)]
Adhesive Curing Conditions 4100G 4101GL30
Araldite AW136,AV138 120°C 1hr 30 ?
Eco-bond 104 180°C 1hr 54 88
Eco-bond 144B 150°C 1hr 20 35
Amicon 316 150°C 1hr 32 74
Sumimac ECR9000 Series 100°C 1hr 46 67
Hamatite PL605-50 250 - 300°C 5min 130 ?
Thermoket CS-170 70°C 1hr→180°C 3hr 41 81

초음파용착[Ultrasonic Welding]
SUMIKAEXCEL PES은 비정성의 수지이기 때문에, SUMIKAEXCEL PES끼리의 초음파용착은 비교적 간단하게 실시할 수가 있습니다.
아래 3가지 방법으로 용착을 생각 해 볼 수 있는데,
1.내츄럴 그레이드끼리
2.내츄럴 그레이드와 섬유 강화 그레이드
3.섬유 강화 그레이드끼리

상기 방법 중에서 1 이 가장 용이 하며, 한편 용착 강도도 커집니다.
그렇지만, 2, 3의 케이스에서도 충분한 용착 강도를 나타내며, 결정성의 수지(예를 들면PPS)에 비해 용착성은 우수합니다.
초음파용착의 조건은 , 호른 출력 , 제품 형상 , 용착 면적 및 그레이드등에 의해 변화합니다만 , 표준적인 조건은 이하대로입니다.

Table 3 초음파용착의 표준 조건[Standard Conditions for Ultrasonic Welding]

Pressure(MPa)

30 - 60
Amplitude(μm) 50 - 80
Welding Time(sec.) 0.1 - 2.0

초음파용착 후의 전단 강도의 측정 결과를 아래에 나타냅니다. 시험 방법 및 시험편은 아래와 같습니다.
초음파 융착기 : SONOPET-1200B(정전사 전자 공업 주식회사)
Nominal Rating ; 1200W
Oscillation Frequency ; 19.5kHz
Welding Force ; 18N
Amplitude ;

34μm

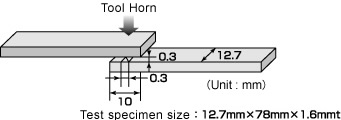

Figure 1 용착부 전단 강도 측정용 시험편[Test Specimen for Measuring the Shear Strength of Welded Areas]



Table 4 용착부 전단 강도[Shear Strength of Welded Areas]
(단위：N)
　 발진 시간(sec.)
0.1 0.2 0.3
PES 3600G 680 700 용착부 이외로 파단
PES 3601GL20 660 850 용착부 이외로 파단
PES 3601GL30 740 830 용착부 이외로 파단
