PESÀÇ ÈÇÐÀû ¾ÈÁ¤¼º[Chemical Stability of PES] |
|
³»¿ ¼ö¼º |
°¡¼öºÐÇظ¦ ÀÏÀ¸Å°Áö ¾Ê°í ,160 ¡ÉÀÇ ¿¼ö , ½ºÆÀÇÏ¿¡¼µµ Àû¿ëÇÒ ¼ö ÀÖ½À´Ï´Ù. ´Ù¸¸, Èí¼ö¿¡ ¼ö¹ÝÇϴ Ư¼º º¯È¿¡ ÁÖÀÇ°¡ ÇÊ¿äÇÕ´Ï´Ù. |
Ç¥1¡¡¿ ¼öÁß , ÇÏÁßÇÏ¿¡¼ÀÇ ³»¼º(¿¼ö¡¡90 ¡É) |
Item | Stress (MPa) | |||||
13 | 20 | 26 | 33 | 40 | ||
Polyethersulfone | 4100G(Non-reinforced) 4800G(Non-reinforced) 4101GL30(GF30%) |
R56.5 989.6 - |
R20.2 R65.5 - |
R15.3 R18.7 987.3 |
R12.5 - 732.5 |
- - R25.5 |
PPS (GF40%) | - | - | R130 | R87 | - |
(¹ü·Ê) | R56.5: 56.5 hours¿¡ ÆÄ´Ü[R = ruptured]. 987.3: 98.7 hours±îÁö ¹®Á¦ ¾øÀ½. |
Table 2 140¡É¿¡¼ÀÇ ³»¿ ¼ö¼º(4100G)[Hot water Resistance at a Temperature of 140°C (4100G)] |
Period (Weeks) | Tensile Strength (MPa) | Rate of Change (%) | Charpy Impact Strength (J/m) | Rate of Change (%) |
Control 2 7 14 29 42 |
81 88 93 92 81 84 |
100 108 114 113 100 104 |
382 176 137 137 137 147 |
100 46 35 34 37 39 |
¡Ü140 ¡É¿¡¼ÀÇ ½ºÆÀ ¸ê±Õ PESÀ» ,140 ¡É±×¸®°í24½Ã°£ ½ºÆÀ ¸ê±ÕÀ» Çصµ ÀÎÀå °µµ´Â , ¾î¶² º¯È¸¦ ³ªÅ¸³»Áö ¾Ê½À´Ï´Ù. Áß·® Áõ°¡´Â1%ÀÔ´Ï´Ù. ¡Ø4100Gº¸´Ù °íºÐÀÚ·®ÀÎ4800G(ºÐ)ÆíÀÌ °¡È¤ÇÑ Á¶°ÇÀÇ ¿¼ö¿¡ Âü½À´Ï´Ù. |
³» ¾àÇ°¼º |
°¡¼Ö¸° , ¿£Áø ¿ÀÀϵîÀÇ ¿ÀÀÏ , À±È°À¯·ù , ¹× Å©·Î·Î¼¾ , ÇÁ·¹¿ÂµîÀÇ ¼¼Á¤ ¿ëÁ¦¿¡ °ßµö´Ï´Ù.
´Ù¸¸ , ¾Æ¼¼Åæ , Å©·Î·Î¿À·ëµîÀÇ ±Ø¼º ¿ëÁ¦¿¡´Â ħ¹üµÇ±â ¶§¹®¿¡ , »ç¿ë¿¡ ÇØ´çÇØ ÁÖÀÇ°¡ ÇÊ¿äÇÕ´Ï´Ù. ÇÑÆí , ³» ½ºÆ®·¹½º ºÐ¼â¼º , ºñÁ¤¼º ¼öÁö Áß¿¡¼ °¡Àå ¿ì¼öÇÕ´Ï´Ù. Ç¥1. ±×¸®°í , °í¿ÂÇÏ¿¡¼µµ ¾ËÄ®¸® , »ê¿¡ ³»¼ºÀÌ ÀÖ½À´Ï´Ù. |
Ç¥3¡¡¹«±â ¾àÇ°¿¡ ħÁöÇßÀ» °æ¿ìÀÇ Áß·® ¹× ÀÎÀå °µµÀÇ º¯È |
Chemical Name | Grade | Temperature(°C) | Weight Change | Tensile Strength Change (%) |
Remarks | |||||
Immersion Time | Weight Change | Immersion Time (Days) | ||||||||
(Days) | (wt%) | 14 | 30 | 90 | 180 | 360 | ||||
Water | 4100G | Room Temperature | 1 | 0.43 | -17.7 | -16.6 | -21.1 | |||
Water | 4100G | 50 | -13.5 | -13.1 | -17.7 | |||||
Water | 4100G | 100 | 7.0 | 7.4 | 9.8 | 9.2 | 9.5 | |||
10% hydrochloric acid | 4100G | Room Temperature | 180 | 1.95 | -15.6 | -14.9 | -17.8 | -21.1 | ||
Concentrated hydrochloric acid | 4100G | Room Temperature | 180 | 2.19 | -6.3 | -12.2 | -21.1 | |||
15% hydrochloric acid | 4100G | 90 | -40.0 | -49.0 | -53.0 | Significant crazing occurs | ||||
10% sulfuric acid | 4100G | Room Temperature | 180 | 1.82 | -13.2 | -17.7 | -23.4 | |||
50% sulfuric acid | 4100G | 60 | 14 | -0.39 | 6.3 | |||||
50% sulfuric acid | 4101GL30 | 60 | 14 | -0.20 | ||||||
Concentrated sulfuric acid | 4100G | Room Temperature | Dissolves | |||||||
25% sulfuric acid | 4100G | 90 | 2.0 | 3.0 | 7.0 | |||||
40% sulfuric acid 40% phosphoric acid |
4100G | 60 | 14 | -0.55 | ||||||
40% sulfuric acid 40% phosphoric acid |
4101GL30 | 60 | 14 | -0.37 | ||||||
10% nitric acid | 4100G | Room Temperature | 180 | 2.27 | ||||||
Concentrated nitric acid | 4100G | Room Temperature | Dissolves | |||||||
5% nitric acid | 4100G | 90 | 0.0 | -29.0 | -24.0 | Slight crazing occurs | ||||
10% caustic soda | 4100G | Room Temperature | 180 | 1.79 | -13.9 | -18.2 | -22.3 | |||
Saturated caustic soda | 4100G | Room Temperature | 180 | 0.82 | -4.8 | -11.0 | -14.2 | |||
5% caustic soda | 4100G | 90 | 3.0 | 2.0 | 6.1 | |||||
Saturated potassium chloride | 4100G | Room Temperature | 120 | 1.46 | ||||||
Saturated sodium hypochlorite | 4100G | Room Temperature | 180 | 1.42 | -9.8 | -15.8 | -19.6 | |||
25% saturated sodium hypochlorite | 4100G | 90 | -10.0 | -9.0 | -6.0 | |||||
10% ammonium hydroxide | 4100G | Room Temperature | 120 | 1.63 | ||||||
Aqueous hydrogen peroxide | 4100G | Room Temperature | 120 | 2.52 | -9.8 | |||||
Chlorinated bromine water (PH4) | 4100G | 90 | 30 | 0.33 | -10.0 | |||||
5% alum | 4100G | 90 | -8.0 | -11.0 | -12.0 | Slight crazing occurs | ||||
Sulfur dioxide | 4100G | Room Temperature | 180 | 8.49 | -15.0 | -34.0 | ||||
Nitrogen dioxide | 4100G | Room Temperature | 180 | 1.19 | -4.5 | -4.5 | ||||
Sulfur hexafluoride | 4100G | Room Temperature | 30 | -0.11 | 2.4 | |||||
Chlorine | 4100G | Room Temperature | 28 | 0.47 | -62.8 | Cracking occurs |
³» À¯±â ¾àÇ° |
³» ½ºÆ®·¹½º ºÐ¼â¼º |
ÀÎÀå Ãæ°Ý½ÃÇèÆí(1.6mmÈÄ) ¿¡ ÀÏÁ¤ ÇÏÁßÀ» °ÉÃÄ °¢ ¾àÇ°¿¡ ÃÖ´ë20ºÐ°£ ħÁöÇØ , ½ÃÇèÆí »óŸ¦ ¹ü·Ê¿¡ µû¶ó °¡¸®Åµ´Ï´Ù. |
Ç¥4¡¡³» ½ºÆ®·¹½º ºÐ¼â¼º[Stress Cracking Resistance] |
Item | Stress 10MPa | Stress 19MPa | ||||||||||
Polyethersulfone | Polysulfone | Polycarbonate | Modified PPO | Polyethersulfone | Polysulfone | Polycarbonate | Modified PPO | |||||
4100G | 4800G | 4101GL30 | Non-reinforced | Non-reinforced | Non-reinforced | 4100G | 4800G | 4101GL30 | Non-reinforced | Non-reinforced | Non-reinforced | |
Acetone Methyl ethyl ketone Cyclohexanone |
R1S R1S R1S |
R4S R2S R19S |
R2S R1S D |
R1S D |
R18 D |
R1S R1S R1S |
R3S R1S R5S |
R2S R1S D |
R1S R5 D |
R20S D |
||
Benzene Toluene Xylene |
C20 |
R1S R1S R4S |
R4 R11 R15 |
D D D |
R2 R6 |
C20 C20 |
R1S R1S R2S |
R3 R3 R11 |
D D D |
|||
Trichloroethylene 1,1,1-trichloroethane (Chlorothene) Tetrachloromethane 1,2-dichloroethane Perchloroethylene Chloroform Trichlorotrifluoroethane (Freon) |
C20 R1S R1S |
C20 R1S R1S |
D R8S SLC20 D C20 D |
R3 R6S D R1S D |
D D D D D D D |
R6 R1S R1S |
R11 R1S R1S |
D R3S R3 D R8 D |
R17 R1 R3S D R1S D |
D D D D D D D |
||
Methanol Ethanol n-butanol Ethylene glycol 2-ethoxyethanol Propane-1,2-diol |
C20 |
SLC20 |
C20 |
R17 |
C20 |
C20 |
C20 C20 |
C20 R10 |
||||
Heptane Ethyl acetate Diethyl ether Carbon disulfide |
R31S C20 |
C20 S1.C20 |
R3S C20 R8S |
R1 R1S |
D |
R17S C20 |
R7 C20 |
R1S R7 R5S |
SLC20 R4 R1 R1S |
R19 R15 D |
||
Gasoline Light oil |
C20 |
C20 |
R3 |
R1 |
(¹ü·Ê)
|
¿ëÇؼºSolubility |
PESÀº ±Ø¼º Æú¸®¸ÓÀ̹ǷΠ±Ø¼º ¿ë¸Å¿¡ ³ì½À´Ï´Ù. PESÀÇ ¿ëÇؼºÀº , ÄÚÆà ¿ëµµ , ¿ëÁ¦ Á¢Âø¿¡ ´ëÇØ Áß¿äÇÕ´Ï´Ù. PESÀÇ ¿ëÁ¦¿¡´Â ¾Æ·¡¿Í °°Àº °ÍÀÌ ÀÖ½À´Ï´Ù. Áö¸ÞÄ¡¸£½º¸£È£Å°½Ãµå ,N.N-µð¸ÞÆ¿ Æû ¾Æ¹Ìµå ,N-¸ÞÆ¿ ÇǷѸ®µ· , Áö¸ÞÄ¡¸£¾Æ¼¼Æ®¾Æ¹Ìµå. |
Áß·® º¯È , ÀÎÀå °µµ º¯È |
¿©·¯ °¡ÁöÀÇ À¯±â ¾àÇ°¿¡ ħÁöÇßÀ» °æ¿ìÀÇ Áß·® º¯È¸¦ Ç¥5¿¡ ³ªÅ¸³À´Ï´Ù.
ºñ¿ë¸Å¿¡ ´ëÇؼ´Â ħÁö ¿Âµµ, ½Ã°£¿¡ ÀÇÇØ ,-0.5~2%ÀÇ Áß·® º¯È¸¦ ÀÏÀ¸Åµ´Ï´Ù¸¸ , Ä¡¼ö´Â ¾ÈÁ¤ÀÔ´Ï´Ù. ºÎºÐ ¿ëÁ¦¿¡ ´ëÇؼ´Â ÀϹÝÀûÀ¸·Î ¿¬È , ÆØÀ± ÇØ , Áß·®Àº ÇöÀúÇÏ°Ô Áõ´ëÇÕ´Ï´Ù. |
Ç¥5¡¡À¯±â ¾àÇ°¿¡ ħÁöÇßÀ» °æ¿ìÀÇ Áß·® ¹× ÀÎÀå °µµÀÇ º¯È(4100G) |
Chemical Name | Grade | Temperature (°C) | Weight Change | Tensile Strength Change | Remarks | |||||
Immersion Time (Days) |
Weight Change (wt%) |
Immersion Time (Days) | ||||||||
7 | 30 | 90 | 180 | 360 | ||||||
25% acetic acid | 4100G | 90 | -3.0 | -27.0 | -42.0 | Crazing occurs after 360 days | ||||
Glacial acetic acid | 4100G | Room Temperature | 30 | 0.31 | ||||||
5% phenol | 4100G | Room Temperature | 90 | 6.66 | -29.7 | -35.7 | -45.8 | |||
Hydrazine anhydrous | 4100G | Room Temperature | 14 | 3.50 | Softens | |||||
Benzene | 4100G | Room Temperature | 180 | 1.48 | -3.2 | -3.1 | -8.6 | -13.5 | ||
Xylene | 4100G | Room Temperature | 7 | 0.49 | ||||||
Heptane | 4100G | Room Temperature | 180 | 0.21 | -0.8 | -1.0 | -5.8 | -10.0 | ||
Cyclohexane | 4100G | Room Temperature | 120 | 0.12 | ||||||
Methanol | 4100G | Room Temperature | 14 | 2.09 | ||||||
Ethanol | 4100G | Room Temperature | 180 | 1.46 | -2.2 | -5.0 | -13.6 | -18.7 | ||
Ethylene Glycol |
4100G | Room Temperature | 120 | 0.53 | ||||||
Propylene Glycol |
4100G | 100 | 14 | -0.36 | ||||||
Glycerin | 4100G | 150 | 14 | 0.06 | ||||||
White spirits | 4100G | 130 | 7 | -0.51 | +21.9 | Slight cracking | ||||
Ethyl acetate | 4100G | Room Temperature | 60 | 10.7 | Softens | |||||
Amyl acetate | 4100G | Room Temperature | 120 | -0.08 | ||||||
Diethyl ether | 4100G | Room Temperature | 120 | 2.91 | ||||||
Tetrachloromethane | 4100G | Room Temperature | 180 | 0.44 | -0.4 | -0.3 | -6.4 | -11.3 | ||
1,1,1-trichloroethane (Chlorothene) |
4100G | Room Temperature | 120 | 1.01 | -10.2 | -19.2 | -32.8 | -51.6 | ||
Genklene | 4100G | Room Temperature | 120 | 1.13 | ||||||
Perchloroethylene | 4100G | Room Temperature | 120 | 0.78 | ||||||
North Sea Gas | 4100G | Room Temperature | 180 | 0.01 | -0.9 | -0.34 | 0.2 | |||
Ethylene oxide | 4100G | Room Temperature | 190 | 7.59 | -14.0 | -39.1 | Cracking occurs at a stress of 140 kg/cm2 | |||
Propylene gas | 4100G | Room Temperature | 180 | 0.21 | -0.6 | 0.0 | -0.11 |
¼¼Á¤ ¿ëÁ¦[Cleaning Solvents] |
ƯÈ÷ µµÀå ¶Ç´Â Á¢ÂøµîÀ» ½Ç½ÃÇÒ ¶§´Â , ¼ºÇüÇ° Ç¥¸éÀÇ À±È°À¯, ¿ÀÀÏ, ÀÌÇüÁ¦¸¦ Á¦°ÅÇÏ´Â °ÍÀÌ ÀÚÁÖ ÇÊ¿äÇÏ°Ô µË´Ï´Ù.
±× ¶§¿¡´Â, ¾Æ¼¼Åæ, ¸ÞÆ¿ ¿¡Æ¿ ÄÉÅæµîÀÇ ¼¼Á¤ ¿ëÁ¦ÀÇ »ç¿ëÀº ÇÇÇØ ÁÖ¼¼¿ä. Ç¥6¿¡, 4100G¿¡ÀÇ ¼¼Á¤ ¿ëÁ¦ÀÇ ¿µÇâÀ» ³ªÅ¸³À´Ï´Ù. |
Ç¥6¡¡¼¼Á¤ ¿ëÁ¦ÀÇ ¿µÇâ(4100G) |
Cleaning Solvent (Under Reflux) |
Time (Minutes) | Hardness (Initial Value = 98) |
Weight Increase (%) |
"Arklone"P | 2 10 30 |
98 98 98 |
0 0 0 |
"Arklone"L | 2 10 30 |
98 98 98 |
0 0 0 |
"Genklene" | 2 10 30 |
98 98 98 |
0 0 0 |
Trinklone A | 2 10 30 |
98 98 98 |
0 1 1 |
Trinklone N | 2 10 30 |
98 Surface cracking occurs Surface cracking occurs |
1 1 2 |
Perchloroethylene | 2 10 30 |
98 98 98 |
0 0 0 |
Dichloromethane | 2 10 30 |
91 Dissolves Dissolves |
3 |
Oil and Gasoline and Transmission Fluid Resistance |
Table 7 Weight Changes Due to Immersion in Oils or Gasoline (4100G) |
Environment | Immersion Time (Days) |
Temperature (°C) |
Weight Change (%) |
Linseed Oil | 180 | Room Temperature | 0.63 |
Deep Frying Oil | 2 | 180 | -0.1 |
Silicon Oil (ICI 190) | 180 | Room Temperature | 0.37 |
Veedol ATF 3433 (Transmission Fluid) | 365 | 130 | 0.38 |
Castrol ATF | 90 | 160 | -0.55 |
Shell 'Diala' Transmission Fluid | 180 | Room Temperature | 0.30 |
Castrol ATF Solvent flushing Oil | 90 | Room Temperature | 0.50 |
Duckhams 20/50 Oil | 90 | 160 | 2.84 |
"Gunk" | 90 | Room Temperature | 0.55 |
98 Octane Gasoline | 180 | Room Temperature | 0.60 |
3 Star Gasoline | 90 | Room Temperature | 0.20 |
ASTM-Oil | 7 | Room Temperature | 0.00 |

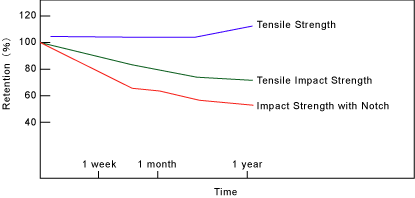

µµ1¡¡Æ®·£½º¹Ì¼Ç ¿ÀÀÏÁß¿¡¼ÀÇ ±â°èÀû ¼ºÁúÀÇ º¯È(4100G) |
(ħÁö Á¶°Ç) | Æ®·£½º¹Ì¼Ç ¿ÀÀÏ VEEDOL ATF ¿Âµµ£º130 ¡É |
Ç¥8¡¡°¡¼Ö¸°Áß¿¡¼ÀÇ ³» ½ºÆ®·¹½º ºÐ¼â¼º(½Ç¿Â) |
±×·¹À̵å | ȯ°æ | ÀÀ·Â(MPa) | |||
9 | 19 | 28 | 37 | ||
4100G | µðÁ© °¡¼Ö¸° | 20 | 20 | 20 | 20 |
4100G | 97¿Áź °¡¼Ö¸° | 20 | 20 | SLC20 | C20 |
4100G | 100¿Áź °¡¼Ö¸° | 20 | R270h | C20 | R19 |
4100G | ÆĶóÇÉ | 2110h | 2110h | 2110h | 2110h |
4101GL30 | 97¿Áź °¡¼Ö¸° | 20 | 20 | 20 | 20 |
4101GL30 | 100¿Áź °¡¼Ö¸° | 360h | 360h | 20 | 20 |
R£ºÅ©·¢¡¡C£ºÄí·¹ÀÌÁî ¹ß»ý¡¡SLC£ºÁ¶±Ý Äí·¹ÀÌÁî ¹ß»ý¡¡h£º½Ã°£ ƯÈ÷ ´ÜÀ§°¡ ¾ø´Â °ÍÀº ºÐ
|
(¹ü·Ê) | 20£º | 20ºÐ°£ ¹®Á¦ ¾øÀ½ |
R270h£º | 270½Ã°£¿¡ Å©·¢ ¹ß»ý | |
2110h£º | 2110½Ã°£±îÁö ¹®Á¦ ¾øÀ½ |
Ç¥9¡¡¿ÀÀÏ(Vactralite Oil) Áß¿¡¼ÀÇ ³» ½ºÆ®·¹½º ºÐ¼â¼º(100 ¡É) |
±×·¹À̵å | ³ÓÄ¡ ¹Ý°æ(mm) | ÀÀ·Â(MPa) | |||||
5 | 10 | 20 | 25 | 30 | 40 | ||
4100G | 0.01 | 2000h | R150h | ¡¡ | ¡¡ | ¡¡ | ¡¡ |
4100G | 0.25 | 2300h | R110h | ¡¡ | ¡¡ | ¡¡ | ¡¡ |
4100G | 0.50 | ¡¡ | 1450h | R330h | ¡¡ | ¡¡ | ¡¡ |
4100G | 1.0 | ¡¡ | 2000h | 2000h | ¡¡ | 3000h | R790h |
4100G | 2.5* | ¡¡ | ¡¡ | 2300h | ¡¡ | 2000h | R800h |
4101GL20 | 0.50 | ¡¡ | ¡¡ | ¡¡ | 1632h | R460h | R160h |
*¸ôµå ³ÓÄ¡ (*Ç¥°¡ ¾ø´Â °ÍÀº ¸Ó½Å ³ÓÄ¡)
|
Ç¥10¡¡Åͺ󡤿ÀÀÏÁß¿¡¼ÀÇ ³» ½ºÆ®·¹½º ºÐ¼â¼º(160 ¡É) |
±×·¹À̵å | ¿ÀÀÏ | ³ÓÄ¡ ¹Ý°æ(mm) | ÀÀ·Â(MPa) | |||
10 | 20 | 30 | 40 | |||
4800G | Aeroshell 555 | 2.5 | 3000h | R1h | ¡¡ | ¡¡ |
4101GL20 | Aeroshell 555 | 0.5* | 250h | R3h | ¡¡ | ¡¡ |
4101GL30 | Aeroshell 555 | 2.5 | ¡¡ | 3800h | ¡¡ | ¡¡ |
4800G | Esso Turbo 2380 | 2.5 | 3200h | ¡¡ | ¡¡ | ¡¡ |
4101GL30 | Esso Turbo 2380 | 2.5 | ¡¡ | ¡¡ | 1650h | R2h |
4800G | Esso Turbo 2389 | 2.5 | 1400h | R20h | ¡¡ | ¡¡ |
*¸ôµå ³ÓÄ¡ (*Ç¥°¡ ¾ø´Â °ÍÀº ¸Ó½Å ³ÓÄ¡)
|
Ç¥11¡¡¿ÀÀÏÀÇ ±â°èÀû ¼ºÁú¿¡ ¹ÌÄ¡´Â ¿µÇâ(4800G) |
¿ÀÀÏ Å¸ÀÔ | ¿Âµµ( ¡É) | ħÁö ½Ã°£(ÁÖ) | |||||
2 | 4 | 6 | 16 | 32 | 52 | ||
¹Ì³×¶ö ¿ÀÀÏ | 100 120 140 |
£« £« £« |
£« £« 0 |
£« £« 0 |
£« £« 0 |
£« 0 0 |
£« 0 |
ÇÕ¼º źȼö¼ÒÀ¯ | 100 120 140 |
£« £« 0 |
£« £« 0 |
£« £« 0 |
£« £« 0 |
0 0 £ |
0 0 |
½Ç¸®ÄÜ ¿ÀÀÏ £µð¸ÞÆ¿ £¸ÞÆ¿ Æä´Ò £Å¬·Î·Î Æä´Ò |
120 160 120 140 160 180 200 160 180 |
£« £« £« £« £« £« £ 0 £ |
£« 0 £« £« 0 0 £ 0 £ |
£« 0 £« 0 0 £ £ 0 £ |
£« 0 £« 0 0 £ £ 0 £ |
0 0 £« 0 0 £ £ 0 £ |
0 0 £« 0 £ £ 0 £ |
¿¡½ºÅ׸£ ¿ÀÀÏ £µð¿¡½ºÅ׸£ £Æú¸®¿¡½ºÅÚ |
¡¡ 120 120 160 180 |
£« £« 0 0 |
£« £« 0 £ |
£« 0 £ £ |
£« 0 £ £ |
0 £ £ £ |
0 £ £ £ |
Æú¸® ±Û¸®ÄÝ ¿ÀÀÏ | 100 120 140 |
£« £« 0 |
£« £« 0 |
£« £« 0 |
£« 0 0 |
£« 0 0 |
£« 0 |
ÈÅÈ ¾Ëų ¿¡Å׸£ ¿ÀÀÏ | 180 200 |
0 £ |
0 £ |
0 £ |
£ £ |
£ £ |
£ £ |
¼ö¼º ¿ÀÀÏ ¿¡¸ÖÁ¯ | 80 | 0 | 0 | 0 | 0 | £ | £ |
¹Ì³×¶ö º£À̽º ¿ÀÀÏ£«½ÄÅ©³ª a) Ä®½· ºñ´© b) ¸®Æ¬ ºñ´© c) ¸®Æ¬³³ ºñ´© d) Ä®½· ÄÄÇ÷º½º ºñ´© e) ³ªÆ®·ý ÇÕ¼º ºñ´© f) Æú¸® ¿ä¼Ò |
80 120 120 120 120 120 |
£« £« 0 £« 0 0 |
£« 0 0 £« 0 0 |
0 0 0 £« 0 0 |
0 £ 0 £« £ 0 |
0 £ £ £« £ £ |
0 £ £ £ £ £ |
µð¿¡½ºÅ׸££«¸®Æ¬ ºñ´© | 120 | £« | £« | £« | £« | 0 | 0 |
½Ç¸®ÄÜ º£À̽º ¿ÀÀÏ £µð¸ÞÆ¿£«º¯¼º ¾Æ¹Ìµå £¸ÞÆ¿ Æä´Ò£«¸®Æ¬ ºñ´© |
120 120 140 160 |
£« £« £« £« |
0 £« £« £« |
0 £« £« 0 |
0 £« £« 0 |
0 0 |
0 0 |
(¹ü·Ê) |
£« | ¡¡ | ³»¼º | ½º±¸·ç | ¡¡ | º¸°ü À¯ÁöÀ² | ¡¡ | 75%ÀÌ»ó |
0 | ¾ç | ¡¡ | 50%ÀÌ»ó | ||||
£ | ºÒ°¡ | ¡¡ | 50%¹Ì¸¸ |
Ç¥12¡¡¿©·¯ °¡ÁöÀÇ Åͺ󡤿ÀÀÏÁß¿¡¼ ÀÏÁ¤ º¯ÇüÀ» ÁÖ¾úÀ» °æ¿ìÀÇ ³» ½ºÆ®·¹½º ºÐ¼â¼º(4800G) |
¿ÀÀÏ¡¡¡¡ | ¿Âµµ | |||
½Ç¿Â | 150 ¡É | 160 ¡É | ||
º¯Çü·® | ||||
3% | 2% | 1% | 0% | |
Aeroshell 500 | 5 | R5 | 15 | 15 |
Aeroshell 555 | 5 | R5 | 15* | 15 |
Aeroshell 750 | 5 | R5 | 15 | ¡¡ |
Castrol 580 | 5 | R5 | 15 | ¡¡ |
Esso Turbo 25 | 5 | R5 | 25 | ¡¡ |
Esso Turbo 274 | 5 | R5 | R25** | 15 |
Esso Turbo 2380 | 5 | R5 | R25** | 15 |
Esso Turbo 2389 | 5 | R5 | ¡¡ | ¡¡ |
(¹ü·Ê)* ** |
Ç¥¸éÀÇ Å©·¢Àº ¼öÁöÀÇ À¯È¸ ¹æÇâ¿¡ ÆòÇà 15ºÐ À¸·Î´Â Å©·¢Àº ¹ß»ýÇÏÁö ¾Ê¾Ò´Ù. |
³» Ç¥¹éÁ¦ , ¸ê±Õ¾× |
PES´Â , ±× ³óµµ°¡ ƯÈ÷ ÁøÇÏÁö ¾ÊÀ¸¸é ´ëºÎºÐÀÇ Ç¥¹éÁ¦ ¹× ¸ê±Õ¾×ÀÇ ¿µÇâÀ» ¹ÞÁö ¾Ê½À´Ï´Ù.
¸ê±Õ¾×¿¡ ħÁö ÈÄ ,PES¼ºÇüÇ°À» °è¼ÓÇØ ½ºÆÀ ¸ê±Õ ¶Ç´Â , °Ç¿ ¸ê±ÕÇÏ´Â °æ¿ì¿¡´Â , ÃæºÐÈ÷ ¹°·Î ¼¼Á¤ÇÏÁö ¾ÊÀ¸¸é ¾ÈµË´Ï´Ù. |
Ç¥13¡¡Ç¥¹éÁ¦ , ¸ê±Õ¾×ÀÇ ¿µÇâ(4100G) |
|
||||||||||||||||||||||||
ħÁö Á¶°Ç£º½Ç¿Â¡¡1°³¿ù |
¾î´Ò¸µ |
¼ºÇüÇ°ÁßÀÇ ÀÜ·ù ÀÀ·ÂÀº , ¾î´Ò¸µ¿¡ ÀÇÇØ ¿ÏÈÇÒ ¼ö°¡ ÀÖ¾î ³» ¾àÇ°¼ºÀÇ Çâ»ó¿¡ È¿°ú°¡ ÀÖ½À´Ï´Ù.
ÀÌ°ÍÀº , Åç·ç¿£ ȤÀº MEK¿¡ ħÁöÇÏ¸é ¿ëÀÌÇÏ°Ô È®ÀÎÇÒ ¼ö ÀÖ½À´Ï´Ù. |
