Heat Resistance of PES


PES에 대한 설계에 필요한 열적 성질을 표1에 나타냈습니다.

Table 1 Thermal Properties of SUMIKAEXCEL PES
테스트 항목[Test Properties] Test Method (ASTM) Units Non-reinforced Glass Fiber Reinforced
4100G/4800G 3601GL20/4101GL20 3601GL30/4101GL30
(DTUL) Deflection Temperature Under Load (0.45Ma) D648 °C 210
(DTUL) Deflection Temperature Under Load (1.82Ma) D648 °C 203 210 216
Vicat softening Point (1kg) D1525 °C 226
Vicat softening Point (5kg) D1525 °C 222
Coefficient of Linear Expansion (MD) D696 10-5/°C 5.5 2.6 2.3
Coefficient of Linear Expansion (TD) D696 10-5/°C 5.7 4.8 4.3
Heat Conductivity C177 W/m·K 0.18 0.22 0.24
Specific Heat   J/°C·kg 1,121
Temperature Index UL746 °C 180 180 190
For reference only

Continuous Service Temperature

PES는 장기 연속 사용의 지표가 되는UL온도 인덱스가180~190 ℃여 , 비정성 수지 중에서는 가장 우수합니다.
그림1에 PES의 인장 강도의 반감 시간을 나타냅니다,
PES의 인장 강도를 반감시키기 위해서 필요로 하는 시간은180 ℃으로 20년간 ,200 ℃으로 5년간입니다.

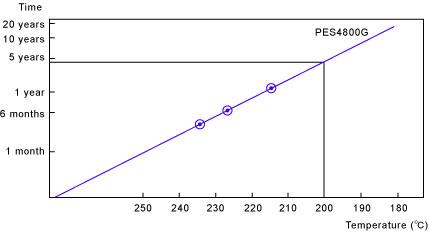

Figure 1 인장강도 반감 시간의 온도 의존성


탄성률의 온도 의존성

도2에 휨 탄성율의 온도 의존성을 나타냅니다. 탄성률은 -100 ℃~200 ℃까지 거의 변화하지 않습니다.
특히 ,100 ℃ 이상에서는 결정성 수지의 PBT,PPS등 의 유리섬유강화 그레이드보다 월등히 뛰어나며
모든 열가소성 수지 중에서 최고의 부류에 속하고 있습니다.

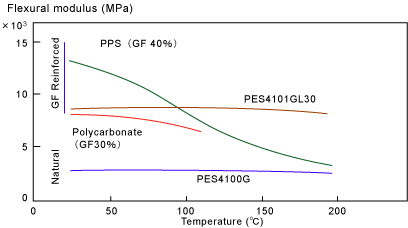

Figure 2 휨 탄성률의 온도 의존성


Aging Characteristics (in Air and in Hot Water)

Heat Aging Characteristics
PES을150 ℃공기중에 에이징 했을 경우에도 강도 저하는 없고, 내열성이 뛰어납니다.

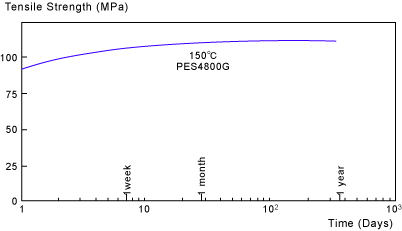

Figure 3 인장 강도의150 ℃공기중 에이징 특성



열수성[Hot Water Resistance]
PES을 수중(23 ℃) 또는 열 수중(100 ℃) 에서 무 부하로 에이징 했을 경우 , 인장 강도는 거의 변화하지 않습니다. (그림4).
충격 강도는 열 수중(100 ℃) 에서는 초기에 저하를 일으킵니다만 , 그 후는 충분히 높은 내충격성을 유지하며 안정되어 있습니다 (그림5).

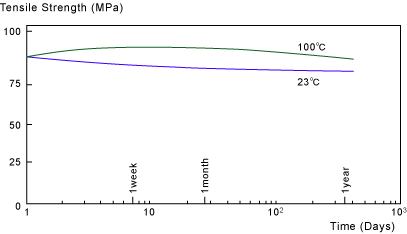

Figure 4 물속에서 인장강도의 Aging Dependence

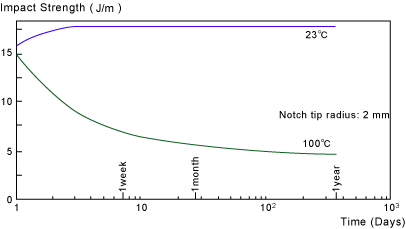

Figure 5 물속에서 충격강도의 Aging Dependence



내스팀성(스팀살균사이클의 영향)[Steam Resistance (Effects from Steam Sterilization Cycle)]
3.2기압 스팀압(143 ℃)⇔진공 건조(실온) 사이클 시험의 결과, 충격 강도에 변화는 볼 수 없었습니다.
그러나 ,PES를 고온 혹은 열 수중에서 사용하는 경우는, 각각의 용도에 따라 실 사용 분위기하에서 테스트를 실시하는 것이 필요합니다.
