Figures 1 and 2는 SUMIKASUPER LCP가 용해점도의 전단속도의존성, 온도의존성을 나타냅니다.
다른 엔프라에 비해, 눈에 띄는 용해 점도의 온도 의존성, 전단속도의존성이 크고, 적절한 사출성형 조건에서는 저점도를 나타냅니다. |

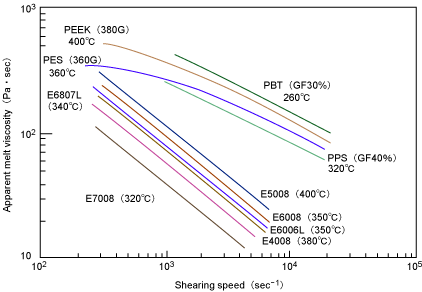

| Figures 1 외관용해점도의 전단속도 의존성[Shear Rate Dependency of Apparent Melt Viscosity] |
|
 |

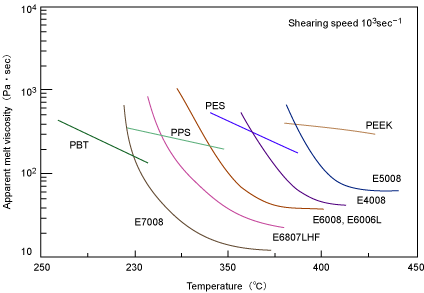

| Figures 2 용해점도의 온도의존성[Temperature Dependency of Apparent Melt Viscosity] |
|
 |
Figure 3에 나타낸 금형을 사용해, 각 그레이드의 유동성을 측정해
Figure 4의 thin-wall section moldability (thickness of 0.2, 0.3 mm)을,
Figure 5에 1mm thickness의 Bar Flow Length를 나타냅니다. |
|
| Figures 3 유동장 평가 금형[Mold for Thin-wall Flow Length Measurement]
|
|
 |
| Specimen thickness : |
0.3mm |
| Runner : |
φ4.0mm |
| Gate : |
0.3t  1.5w 2.0L |
| Flow length is the average of 4 cavities. |
|
|
| Specimen thickness : |
0.2mm |
| Runner : |
φ3.0mm |
| Gate : |
0.2t 1.5w 2.0L |
| Flow length is the average of 4 cavities. |
|

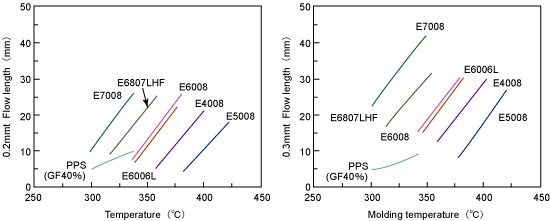

| Figures 4 유동성[Thin-wall Moldability] |
|
 |
| Molding machine : |
Nissei Jushi Kogyo PS10E1ASE |
| Injection pressure : |
0.2mmt : 90MPa(ca.900kg/cm2) |
|
0.3mmt : 60MPa(ca.600kg/cm2) |
| Injection speed : |
0.2mmt : 95% |
|
0.3mmt : 60% |
|

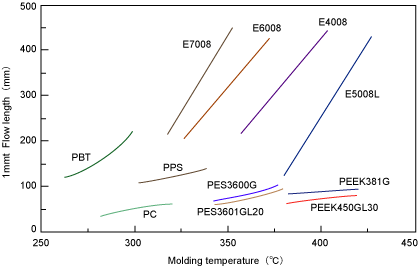

| Figures 5 각종엔프라의 유동성[Flow length of Various Types of Engineering Plastics] |
|
 |
