기타 특성[Other Characteristics]

성형품의 발생가스[Evolved Gases from Moldings]
SUMIKASUPER LCP 성형품을 가열하였을 때 발생하는 가스량을 Figure 2에 나타내었으며 지극히 낮은 값을 나타냅니다.

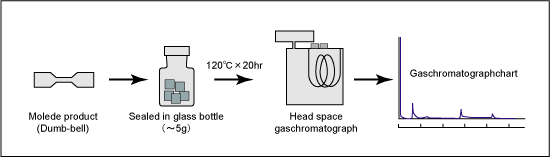

Figure 1 성형품에서 발생하는 Gas 분석법.

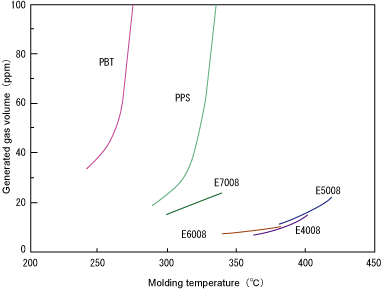

Figure 2 SUMIKASUPER LCP Gas 발생량
Analysis device : Head space gaschromatograph
Specimen pre-treatment conditions : 120 °C , 20hr heating

흡수율(Water Absorption)
SUMIKASUPER LCP의 흡수율은 0.02%로 매우 작은 값을 나타냅니다.
게다가 수중에서 장시간 방치해도 중량,치수변화는 거의 없습니다.(Figure 3).

Figure 3 흡수[Water Absorption(E6008)]에 의한 중량,치수변화
Test piece: 64 x 64 x 3t mm

내약품성(Chemical Resistance)
SUMIKASUPER LCP는 고온하에서도 Oils에 의한 팽윤,열화 없이 뛰어난 내약품성을 가지고 있습니다.
그러나 실성형품에서 먼저 효과적인 평가를 해야 합니다.

Table 1 내약품성
Chemical name Condition SUMIKASUPER LCP
Temperature( °C) Time Evaluation
20% hydrochloric acid 50 30 days
20% sulfuric acid 50 30 days
40% nitric acid 50 30 days
Glacious acetic acid 50 30 days
10% sodium hydoxide 50 30 days
10% aqueous ammonia 50 30 days
Acetone Reflux 100hr
Methylethyl ketone Reflux 100hr
Trichloroethane Reflux 100hr
Methylene chloride Reflux 100hr
Toluene Reflux 100hr
Methanol Reflux 100hr
Ethanol Reflux 100hr
Ethyl acetate Reflux 100hr
Dimethyl formamide Reflux 100hr
Gasoline Room temperature 30 days
Engine oil 120 2000hr
Gear oil 120 2000hr
Evaluation : : Reduction of tensile strength 5% or less Change of weight 2% or less
: Not usable.

내열수성(Hot Water Resistance)
SUMIKASUPER LCP 80 °C의 열 수중에서, 2000시간 침지 후에도 실용적인 강도 레벨을 가지고 있습니다.
그러나 120℃이상의 수증기중에서는 가수분해(hydrolysis)가 진행되며, 강도 저하가 크기 때문에 사용할 수 없습니다.

Figure 4 내열수성(80 °C)
